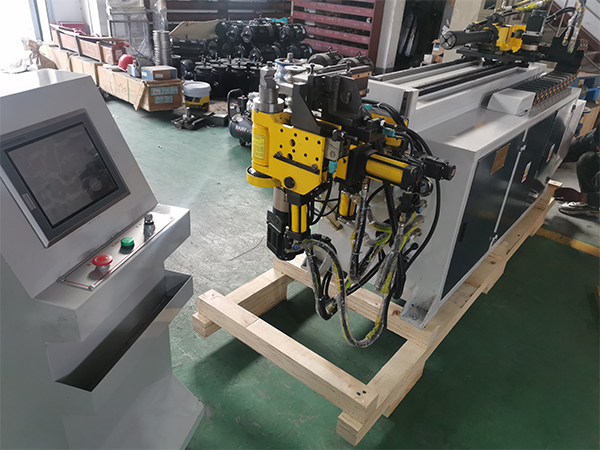

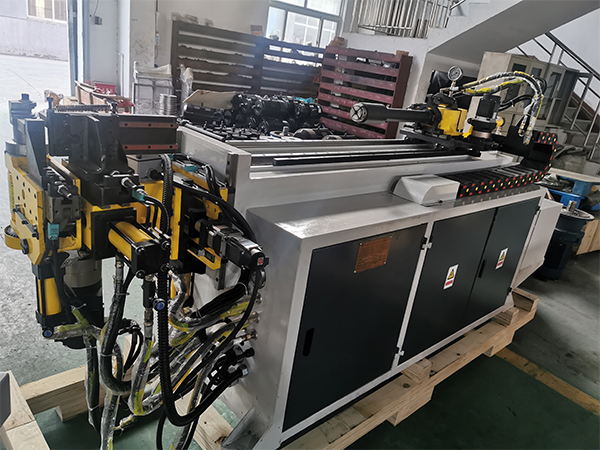

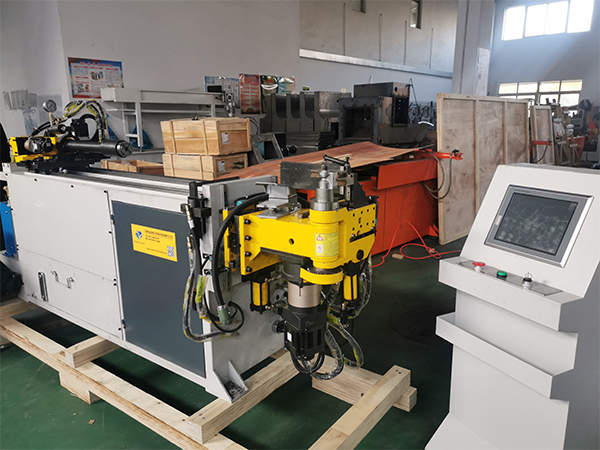

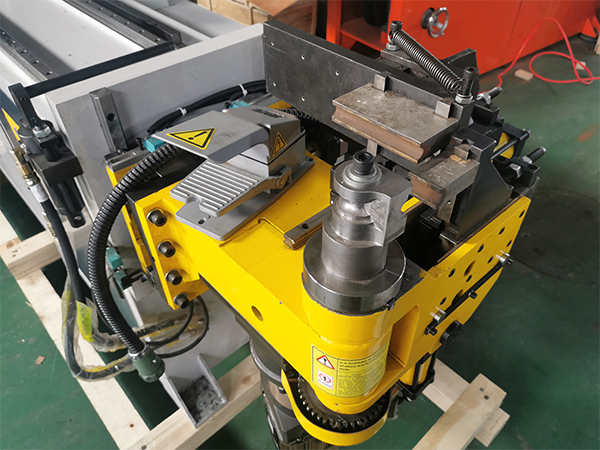

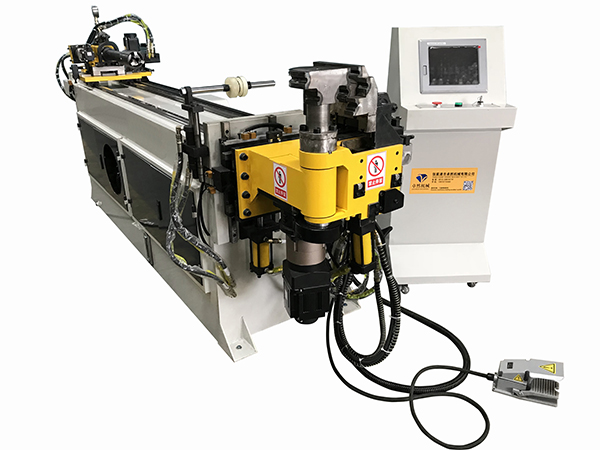

全自動彎管機DW18CNC-4A-2S詳細介紹：
一、觸摸屏顯示，數控電腦操作，可儲存500組記憶
二、反彈補償值設定程序，程序及加工資料保密功能
三、轉角、彎管、換模、送料、均為伺服控制.
四、操作系統配有口令、鑰匙，以及數量和用時記錄，便于生產管理
五、具有慢彎、慢抽芯功能
六、錯誤信息在熒幕上顯示，幫助操作者立即清除
七、技術參數：
| 主要規格 | 機型：DW18CNC-4A-2S | 備注 | |
| 最大彎曲管徑x壁厚 | Φ18mm×1.6mm | 1.最小彎曲半徑根據管子直徑 2.最大彎曲半徑可根據客戶要求 3.最大穿芯長度可根據客戶要求 | |
| 最大彎曲半徑 | R80mm | ||
| 最小彎曲半徑 | R≥1.2D | ||
| 最大彎曲角度 | 190° | ||
| 最大送料長度 | 1200mm | ||
| 送料方式 | 直送 夾送 | ||
| 工作速度 | 彎管速度 | Max 200°/s | |
| 轉管速度 | Max 200° /s | ||
| 送料速度 | Max 1000mm/s | ||
| 工作精度 | 彎管精度 | 土0.1° | |
| 轉管精度 | 土0.1° | ||
| 送料精度 | 土0.1mm | ||
| 信息輸入方式 | 1.坐標(X.Y.Z) 2.工作值(Y. B. C) | ||
| 彎管方式 | 伺服彎管 | ||
| 送料伺服電機功率 | 750kw | ||
轉角伺服電機功率 | 400w | ||
左右換模伺服電機功率 | 400w | ||
彎管伺服電機功率 | 1.5kw | ||
| 管件允許彎頭數 | 50 | ||
| 可儲存零件數 | 500 | ||
| 油壓電機功率 | 4kw | ||
| 系統最大壓力 | 12 Mpa | ||
| 機器尺寸 | 2500 x 700 x 1300mm | ||
| 機器重量 | 800kg | ||
八、主要配件情況：
序號 | 名稱 | 規格 | 產地 |
| 1 | 油壓馬達 | 4KW | 無錫太湖 |
| 2 | 油壓泵浦 | PVL1-17 | 浙江永靈 |
| 3 | 保壓閥 | 02W | 臺灣七洋 |
| 4 | 電磁閥 | G02-2C-DC24 | 臺灣七洋 |
| 5 | 溢流閥 | 2B3B-D24 | 臺灣七洋 |
| 6 | 密封圈 | 臺灣CHO | |
| 7 | 壓力表 | 0-25Mpa | 華泰 |
| 8 | 交流接觸器 | LCED1801 | 臺灣臺安 |
| 9 | 觸摸屏 | 10寸 | 深圳艾克姆 |
| 10 | 電源開關 | 24V | 臺灣明緯 |
| 11 | 轉角伺服馬達 | 400w | 日本三菱/安川 |
| 12 | 送料伺服馬達 | 750w | 日本三菱/安川 |
| 13 | 左右換模伺服馬達 | 400w | 日本三菱/安川 |
| 14 | 彎管伺服馬達 | 105kw | 日本三菱/安川 |
| 15 | 變壓器 | SG-3K | 金鯊魚 |
| 16 | 直線導軌 | 20*1600 | 臺灣上銀/PDF |
| 17 | 轉角減速機 | SPL70-32 | 湖北行星 |
| 18 | 中央控制器 | ICM-880W04 | 深圳艾克姆 |
| 19 | 繼電器 | RXM2MB | 臺灣臺安 |
| 20 | 熱繼電器 | LR-16B | 臺灣臺安 |
九、隨機附件明細表
序號 | 隨機附件名稱 | 數量 |
| 1 | 內六角扳手（3-10） | 1套 |
| 2 | 內六角扳手（12） | 1只 |
| 3 | 活動扳手 | 1只 |
| 4 | 工具箱 | 1只 |
| 5 | 操作說明書 | 1份 |
| 6 | 模具 | 1套 |
